Storzkupplungen und Zubehör

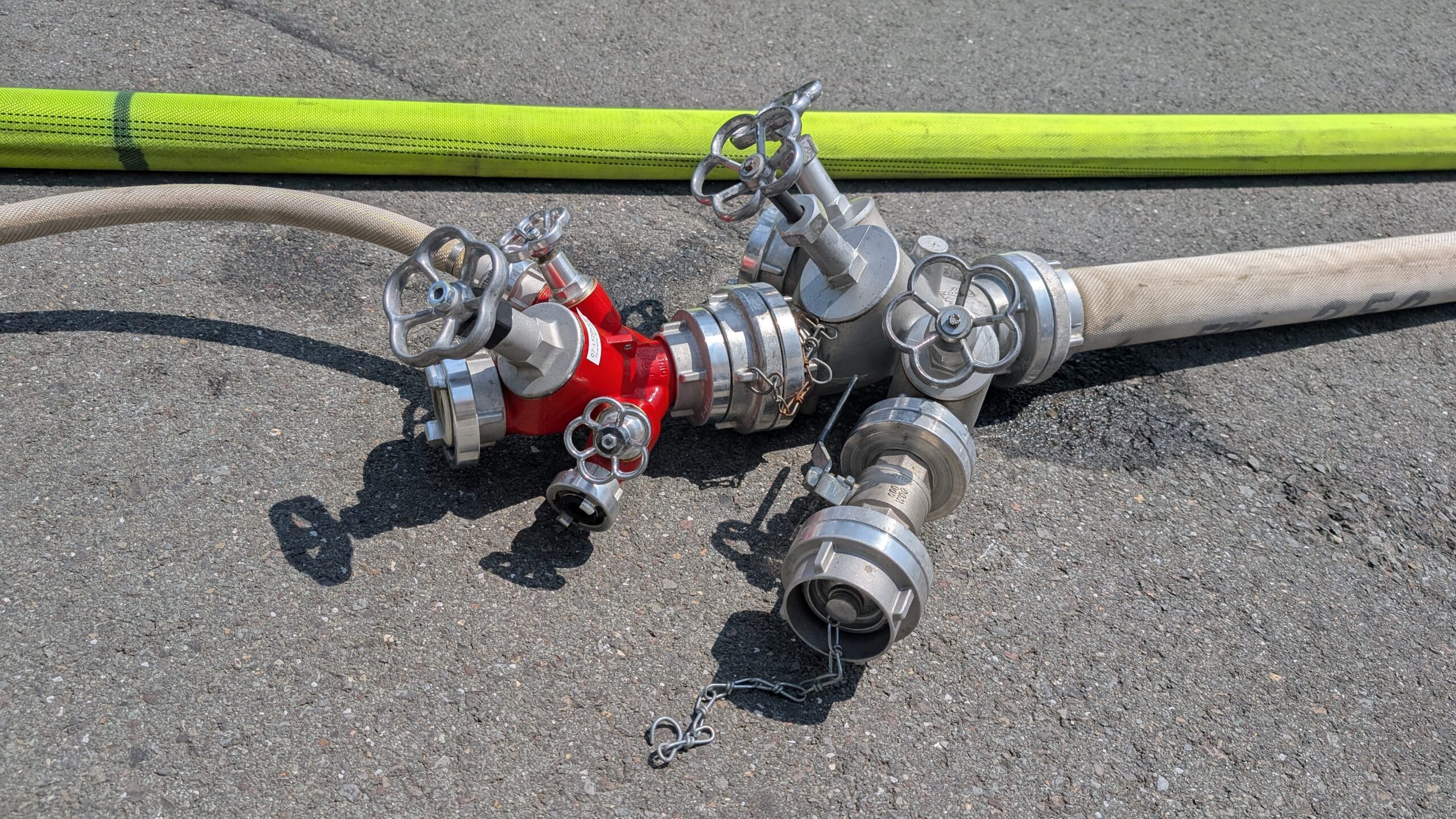

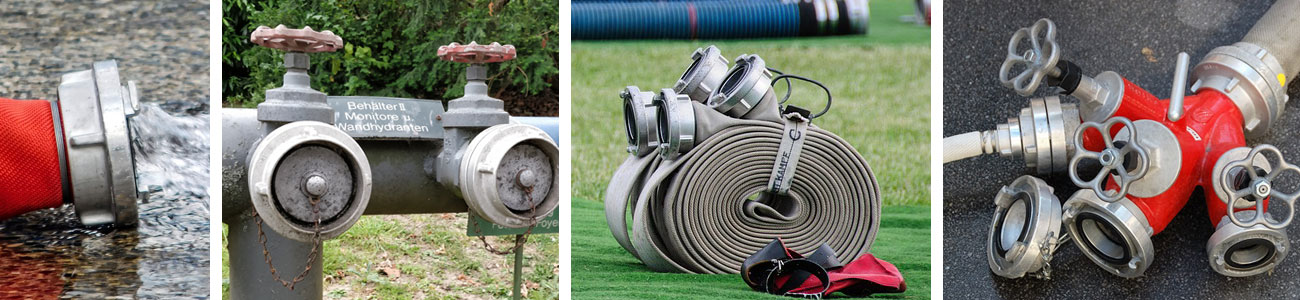

Die Storz-Kupplungen sind symmetrische Kupplungen für den Saug- und Druckbetrieb, die zur Verbindung von Feuerwehrschläuchen und Armaturen eingesetzt werden. Neben der deutschlandweiten Verbreitung im Feuerwehrwesen finden die Storz-Kupplungen Verwendung z.B. in Industrie, Landwirtschaft, Bauwesen, Schifffahrt, Raffinerien, Militär, Katastrophenschutz, Kommunalbetrieben, Ver- und Entsorgung sowie in Gartenbau, Fischzucht und vielen weiteren Bereichen. Sie eignen sich hervorragend für den Transport von Wasser.
Die Kupplungen werden oft wie folgt bezeichnet:
- D-Kupplungen (Knaggenabstand 31 mm) = Ø 25 mm
- C-Kupplungen (Knaggenabstand 66 mm) = Ø 52 mm
- B-Kupplungen (Knaggenabstand 89 mm) = Ø 75 mm
- A-Kupplungen (Knaggenabstand 133 mm) Ø 110 mm
Die Verbindung erfolgt nach dem Prinzip eines Bajonett-Verschlusses, damit sind Kupplungen mit gleichem Knaggenabstand untereinander kompatibel. Unter Knaggenabstand versteht man den Abstand zwischen den Laschen. Feuerwehrkupplungen (wie sie auch oft bezeichnet werden) werden verbunden indem die Knaggenteile ineinander gesteckt und dann gegeneinander verdreht werden. Durch die drehbaren Knaggenteile sind diese leicht kuppelbar und die Dichtungen werden geschont, da die Dichtungen nicht gegeneinander verdreht werden müssen. Storz-Kupplungen können in der Regel von Hand montiert werden. Alternativ können auch Storz-Schlüssel verwendet werden. Die Verbindung ist unter Druck nicht lösbar und dicht.

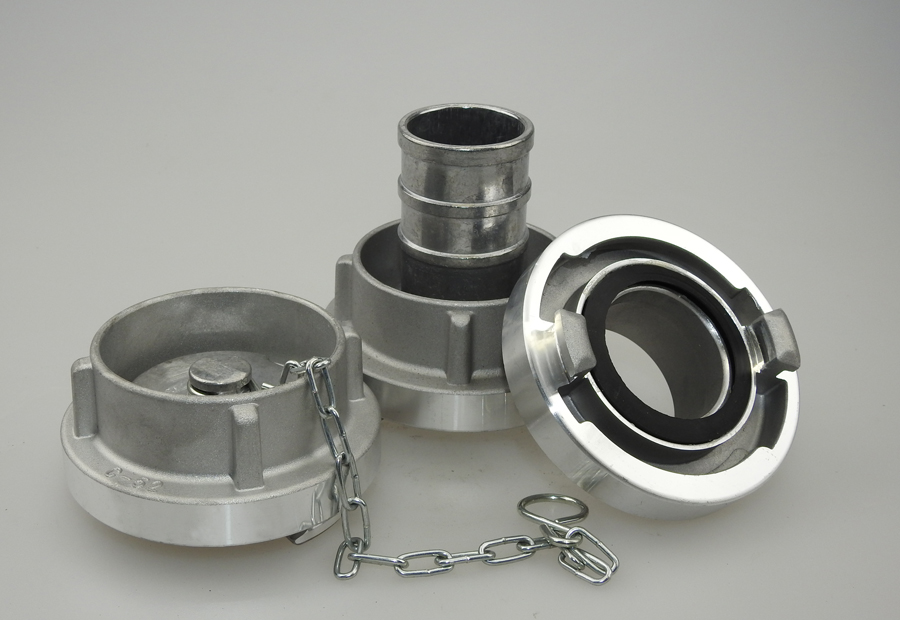

Verschiedene Storz-Kupplungsarten
Storz-Kupplungen sind in verschiedenen Ausführungen erhältlich. Unter einer Storz-Festkupplung versteht man die Kupplungen mit Außengewinde oder Innengewinde. Storz-Saugkupplungen verfügen über einen langen Einbindestutzen, mit dem eine größere Dichtfläche bei der Einbindung erzielt wird. Saugkupplungen sind bei einem Schelleneinband einfacher wiederzuverwenden, da keine spezielle Montagevorrichtung erforderlich ist. Storz-Druckkupplungen verfügen über einen kurzen Schlauchstutzen, der nur für Drahteinbindung mittels spezieller Einbindemaschine geeignet ist. Reduzierstücke für Storz-Kupplungen sind in der Lage, entweder Schläuche oder feste Anschlüsse miteinander zu verbinden. Es gibt noch Blindkupplungen (auch Abdeckkappe genannt) und Übergangsstücke auf Flansch oder Wasserkupplung.
Eigenschaften:
- Material: Aluminium, Edelstahl oder Messing (auf Anfrage)
- Dichtung: NBR, Edelstahl mit Dichtung FKM
- Betriebsdruck: max. PN 16 (Größe D, C, B), max. PN 12 (Größe A)
- Gewinde nach DIN ISO 228
- Zum Einsatz an Saug- und Druckschläuchen für Flüssigkeiten, Pulver und Granulate
